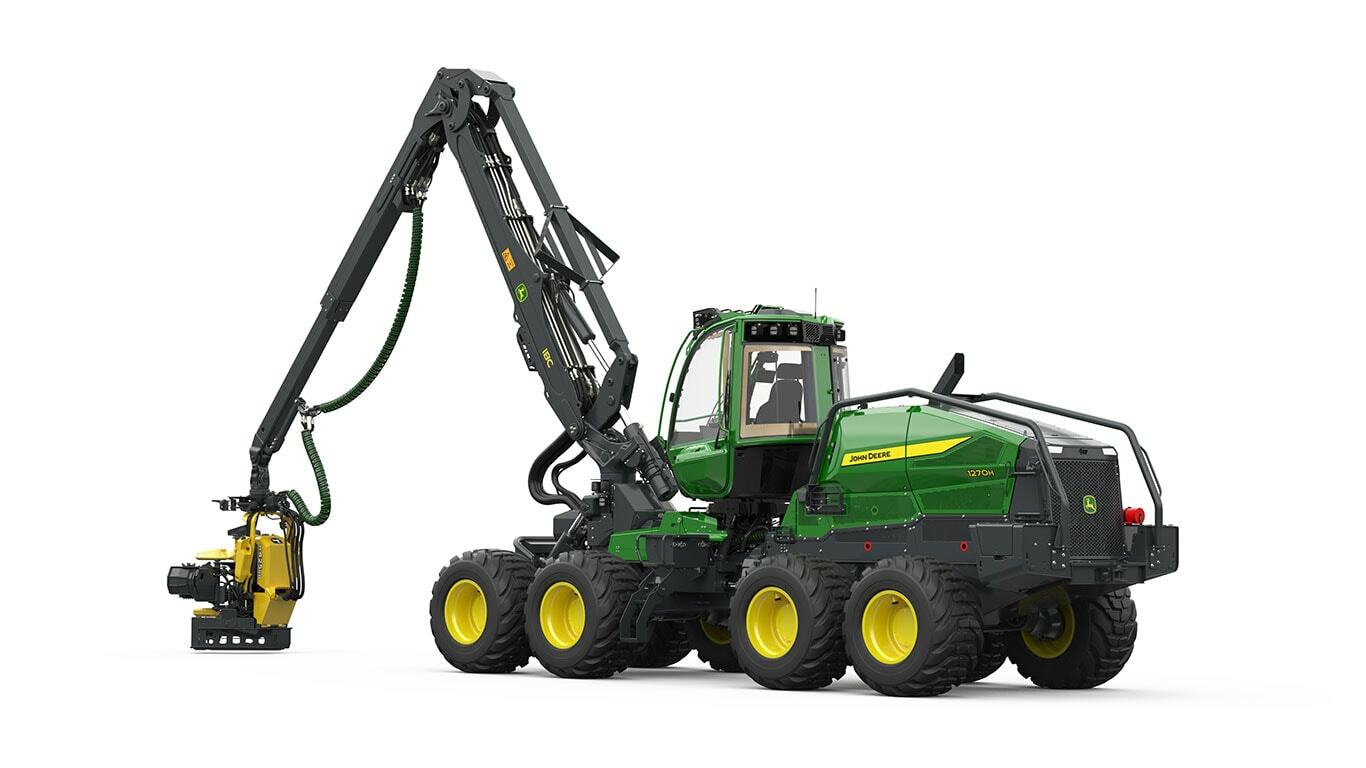

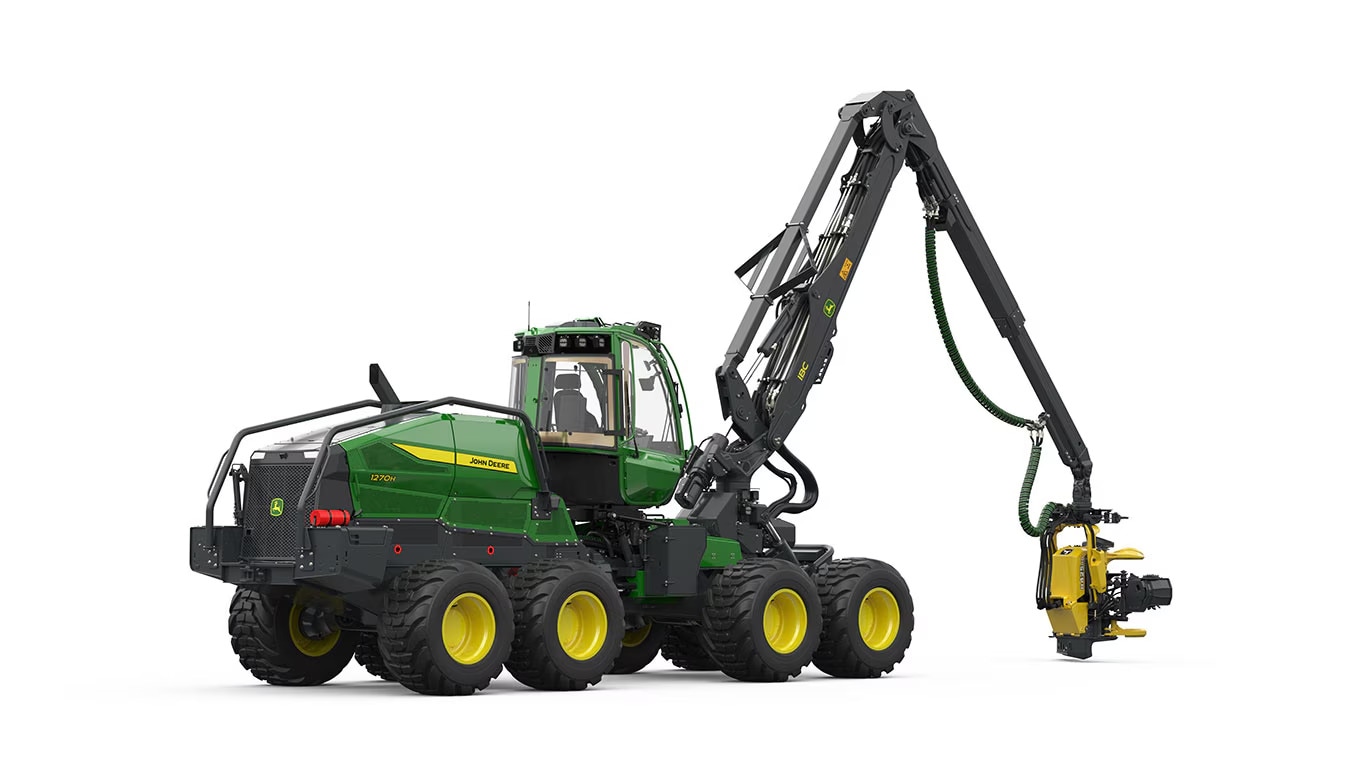

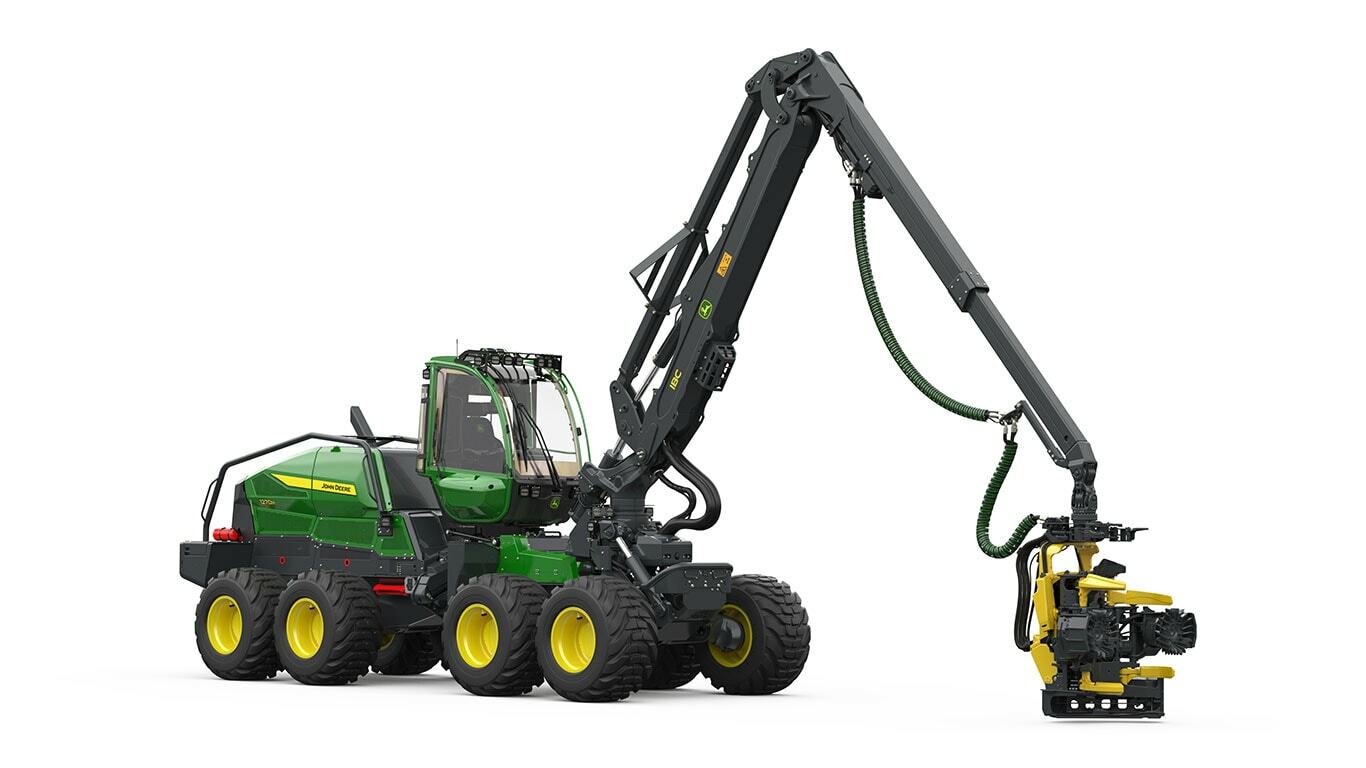

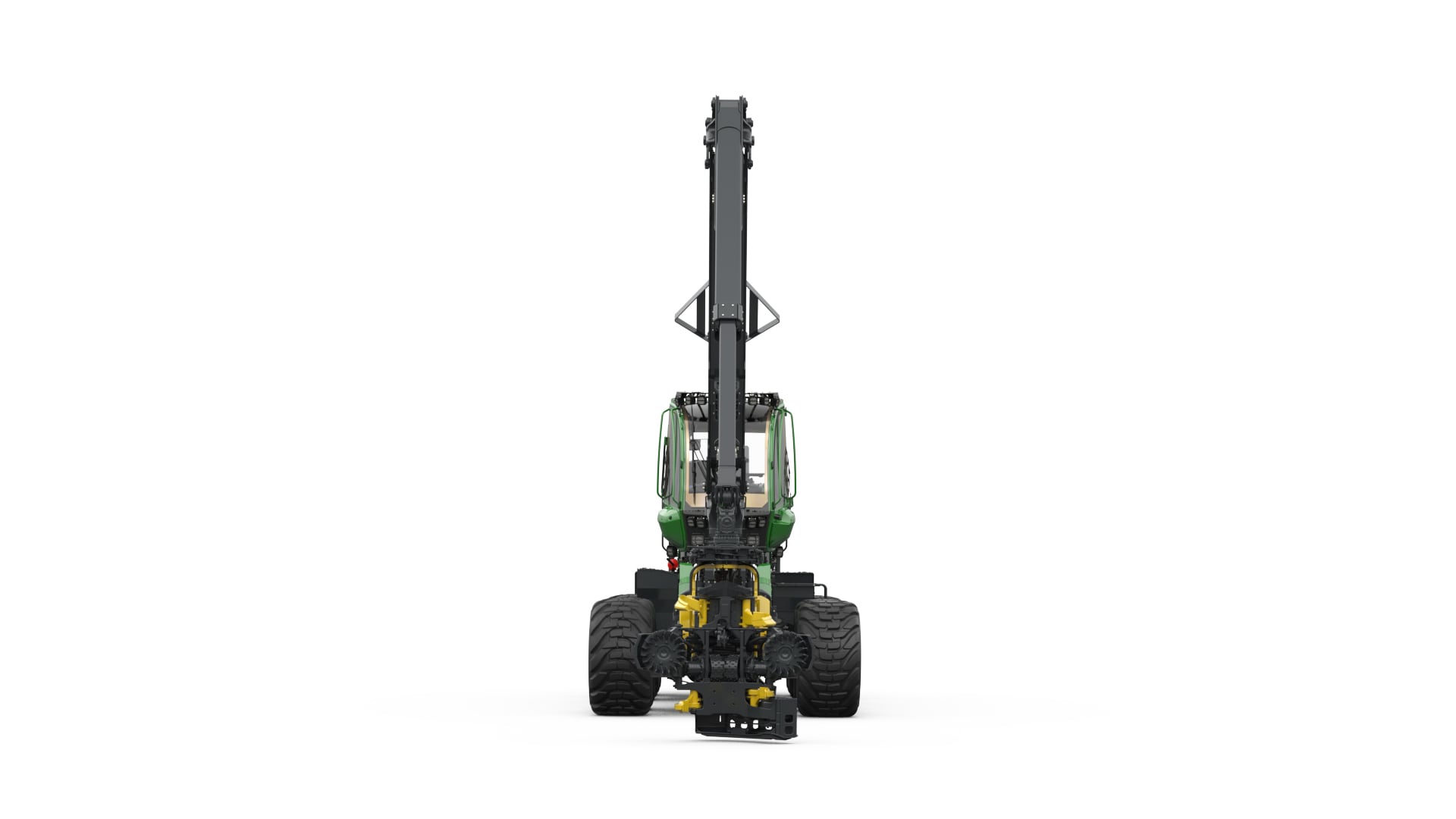

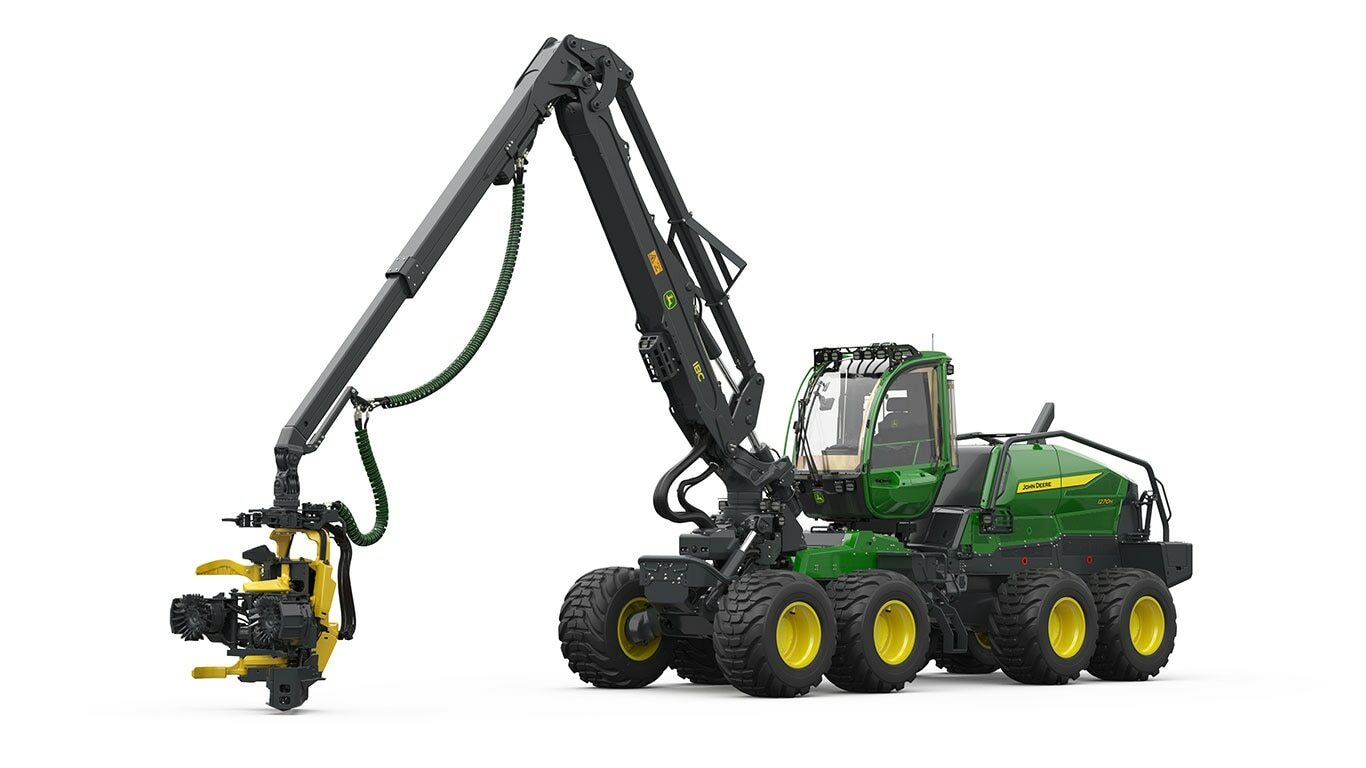

1270H

Omadused

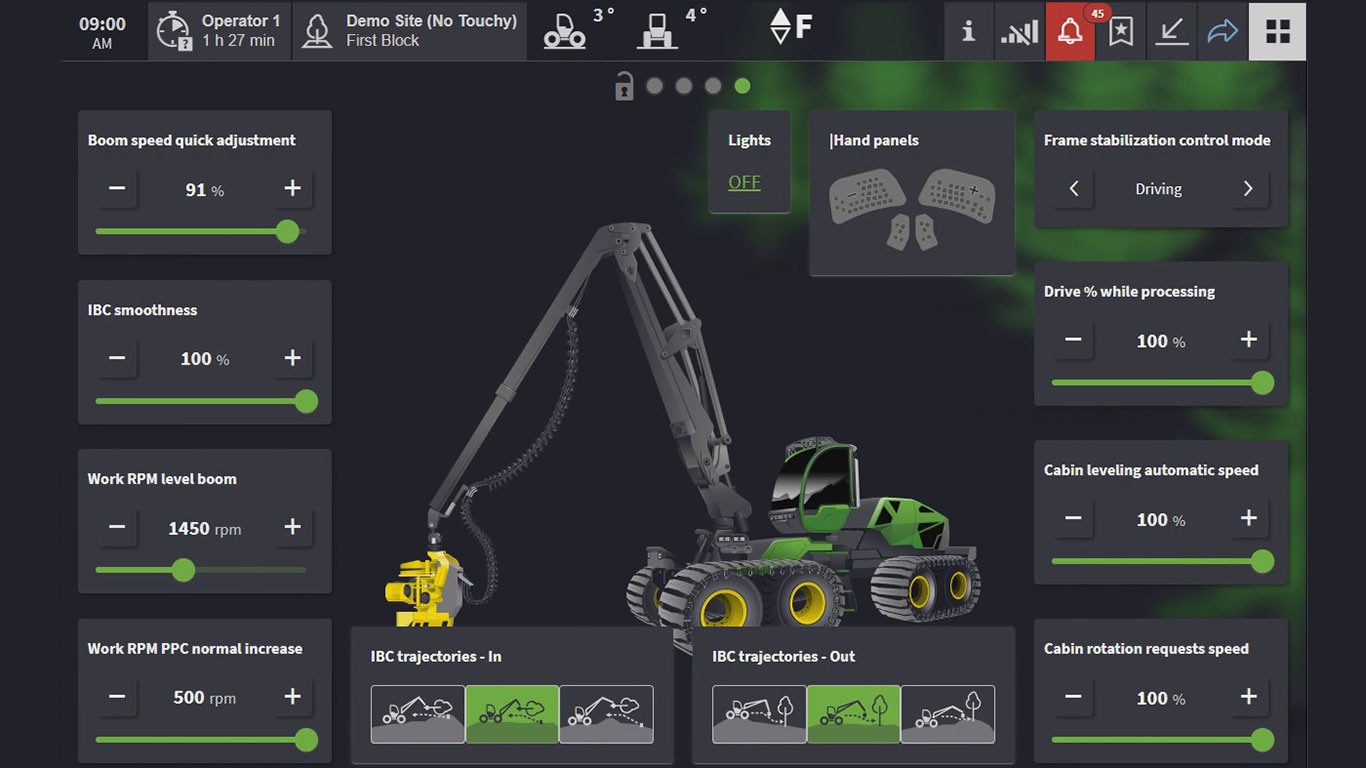

TimberMatic H control system

TimberMatic™ H integreeritud TimberMatic Mapsiga juhtsüsteem aitab juhil saavutada parima jõudluse ja tootlikkuse.

TimberMatic H programmeeritavate nuppudega juhthoobadega automaatika võimaldab lihtsat kasutamist ja täiustatud ergonoomikat. Liides on lihtne ja H automaatikasüsteem tagab järjepideva kasutuskogemuse kõigi metsandustoodete puhul. Visualiseering sisaldab valikuid öö- ja päevavaate jaoks. Ekraanil kuvatakse ainult konkreetse olukorra suhtes asjakohane teave.

TimberManageri abil on töökoha loomine lihtne
Andmevoog masina ja TimberManageri vahel: StanForD-failid, aruanded, tööajad jne.
Päevavalguse ja hämarate olude teemad
Erinevate värvidega visualiseeritud puuliigid ja puidusordid.
Juhile, tegevuskohale ja masinale eriomase teabe kättesaadavus (nt jõudluse ja tõhususe mõõdikud).

TimberMatic Kaardid

TimberMaticu kaardirakendus registreerib metsalangetustraktori maršruudi ja puusordid koos iga palgi täpse asukohaga. Samal raielangil töötavad metsalangetustraktorid näevad täpset reaalajas olukorda ja metsalangetustraktori juht näeb ka kokkuveotraktorite asukohta. Juhid saavad märkida kaardile piirkonnad, mis on keerulised või millest tuleb eemale hoida, või mis tahes maastiku kohta käivaid märkusi. Juhtidevaheline suhtlus paraneb, kuna andmed salvestatakse süsteemi ja need ei sõltu inimese mälust. Masinatevahelised andmed värskendatakse pilveteenuse kaudu.

TimberMaticu kaardid näitavad reaalajas palkide paigutust ja asukohta ning töö edenemist töökohas. Kaartidel kuvatakse laaditava puidu sortimendi asukoht ja maht. Koormate transportimisel uuendatakse edenemist kaardil automaatselt ja laaditud virnad kaovad kaardilt. Tootmisvaade näitab, milline protsent lõpetatud toodangust on kõdu, paberipuit või saematerjal.

TimberMaticu kaardid on kõikides ettevõtte John Deere metsandusmasinates standardvarustusena saadaval.

Lisateave

Nutikas poomijuhtimine IBC

IBC on kõigi H-seeria metsalangetustraktorite standardvarustuses.

Metsalangetustraktori IBC-süsteem on kohandatud toimima masina töötsükliga; poomide trajektoor ja toimimine muutuvad olenevalt näiteks sellest, kas lõikepea on tühi või hoiab puud.

IBC parandab tööergonoomikat ja juhendab juhti poomi pikenduse õiges kasutamises. Kogu tõstuki kasutamine muutub pehmemaks ja sujuvamaks, vähendades sellega struktuurile avalduvat koormust.

Tõstuki nooleots järgib automaatselt valitud trajektoori. Kallakurežiim muudab trajektoori kallakul töötamiseks sobivaks.

Lõikepea liigutatakse optimaalsele lõikekõrgusele. Süsteem juhib nutikalt noolepikenduse kasutamist erinevates tööfaasides ja vähendab tõstukile avalduvat koormust.

Tõstuki pööramise nutikas juhtimine parandab liigutuste juhitavust ka pikkadel väljaulatustel. Tõstuk on kergesti juhitav ja selle töö on täpne.

IBC 3.0 on saadaval mudelile 1270H.

Vaadake lisateavet

Raamiluku

Silindriga juhitav raamilukk muudab meie masinad stabiilseks kõikidel maastikel ja tagab poomi külgsuunas töötamisel suurepärase stabiilsuse, pakkudes juhile suurt tööala. Kindel ja stabiilne töö silindriga juhitava tugeva raamilukustusega ja maksimaalse stabiilsusega tänu valikulisele aktiivsele raamilukustusele.

Intelligentne kabiinivõti

Intelligentne kabiinivõti on isiklik kaugvõti masina ukse lukust avamiseks ning arvuti ja TimberMaticu juhtsüsteemi avamiseks operaatoripõhiste seadistustega. Seda saab ka isikupärastada hoolduspersonalile ja haagisejuhtidele ning see sisaldab immobilaiserit.

Kui juht avab ukseluku eemalt, lülitub masina toide sisse, arvuti käivitub ja lähenemistuled süttivad automaatselt. Juht saab lihtsalt mootori käivitada ja masin ongi tööks valmis.

Pöörlev ja nivelleeriv kabiin

H-seeria metsalangetustraktoritel 1270H ja 1470H on standardvarustuses 220-kraadine pöörlev ja nivelleeriv kabiin. Programmeeritavate nuppudega juhthoovad muudavad juhi töö lihtsamaks.

Pöörlev ja loodiv kabiin aitab juhil säilitada õiget tööasendit, et vähendada seljale ja õlapiirkonnale avalduvat pinget. Juht saab istuda sirgelt isegi ebatasasel maastikul ja kabiini saab pöörata igas suunas, et olla näoga tööala suunas.

H-seeria on kujundanud BMW Design Works. Mootor on pööratud 180 kraadi, hüdroõli ja kütusepaagid ning pumbad on asetatud mootori ette ning ventilaator asub masina tagaosas. Kõik see tagab, et kabiinis on väga vaikne.

Metsalangetustraktori taga- ja esikaamerad tagavad hea nähtavuse tööpiirkonnale. Tuledega esikaamera tagab puude töötlemisel parema nähtavuse metsalangetustraktori esiosale harvendusraie tegemisel.

H7 poom

Metsalangetustraktori poom H7 pakub suurepärast jõudlust, nagu tõste- ja pööramisjõud ning liikumisulatus. Karastatud pöördelatt ja peened hambad on standardvarustuses ning pakuvad paremat vastupidavust ja tööaega.

H7 tagab suurepärase tootlikkuse ja tõstmisjõudluse maksimaalses ulatuses. Automaatne määrimine keskse määrimissüsteemiga muudab hoolduse lihtsaks.

Tõstmise pöördemoment: 217 kNm
Pööramise pöördemoment: 55 kNm
Kaldenurgad taha/ette: 28/20°

PPC Processing Power Control

Metsalangetustraktorite 1270H ja 1470H töötlemisvõimsuse juhtsüsteemil (PPC) on kolm erinevat võimsusastet, mille seast saab valida töö jaoks sobivaima, olenevalt puude suurusest. PPC süsteem aimab ette mootori koormust ja reageerib, suurendades võimsust vastavalt olukorrale. Töötamisvõimsuse kontrollsüsteem parandab metsalangetustraktori kütusesäästlikkust.

Hüdraulikasüsteemil

Hüdraulikasüsteemil on kaks tööpumpa ja ajamipump, mis tagavad kõigi metsalangetustraktorite funktsioonide jaoks suurepärase hüdraulilise võimsuse. See tagab tasakaalustatud kütusesäästu, optimeerides tootlikkust ja minimeerides samal ajal kütusekulu.

FT4 mootor

Metsalangetustraktorites 1270H ja 1470H kasutatav ettevõtte John Deere 6090 PowerTechi mootori võimsus on 220 kW ja pöördemoment 1450 Nm.

Ettevõtte John Deere mootoril on märkimisväärselt suur pöördemoment ja võimsus suures pöörete vahemikus. Mootori pöörlemissagedus jääb koormuse suurte ja kiirete muutumiste ajal samaks. Mootor on kütusesäästlik ja seda saab täielikult kasutada taastuval diislikütusel.

Heitgaasi järeltöötlussüsteem on kaitstud, viies selle masina konstruktsiooni sisse – ning mootorikatte mõõtmed ja tööala nähtavus jäävad muutumatuks.

Laienda kõik Ahenda kõik

Tehnilised andmed

Laienda kõik Ahenda kõik

Mootor	John Deere 6090, 9,0 l Max võimsus 220 kW pööretel 2000 p/min Pöördemoment 1445 Nm pööretel 1300–1400 p/min
Täitemahud	Kütusepaak 467 l DEF-lisandi paak (bruto) 25 l
Rehvid	6W Ees 600 või 710 * 26,5” Taga 650 või 750 * 34” 8W Ees 600 või 710 * 26,5” Taga 600 või 710 * 26,5”
Poom	John Deere H7 Tõstmise pöördemoment (bruto) 217 kNm Pööramise pöördemoment 55 kNm Pöördenurk 220° Max ulatus m, sh lõikepea: 8,6/10/11,7 m Kaldenurk, ees/taga 28/20°
Hüdraulika	Õlivool 1700 p/min: 669 l/min Töörõhk 28/35 Mpa Hüdraulikasüsteemi õlipaak 302 l Veojõud 6W 190 kN 8W 220 kN
Kabiin	Pöörlev ja nivelleeriv kabiin
Juhtsüsteem	TimberMatic H
Metsalangetustraktori lõikepead	H424, H425, H425HD, H216 või H225E
Mõõtmed	Pikkus 6W 7,90 m 8W 8,10 m Teljevahe 6W 4,25 m 8W 4,45 m Laius min 2,75 m Välimine pöörderaadius 6W 6,85 m 8W 7,10 m Transpordikõrgus 3,90m Transpordipikkus 6W 11,90 m 8W 12,20 m Kliirens, keskliigend 0,70 m Kaal alates (metsalangetustraktori lõikepea) 6W 22,2 tn (H424) 8W 24,2 tn (H424)
Muu	Pöördenurk ±44° Akud 2 × 174 Ah
