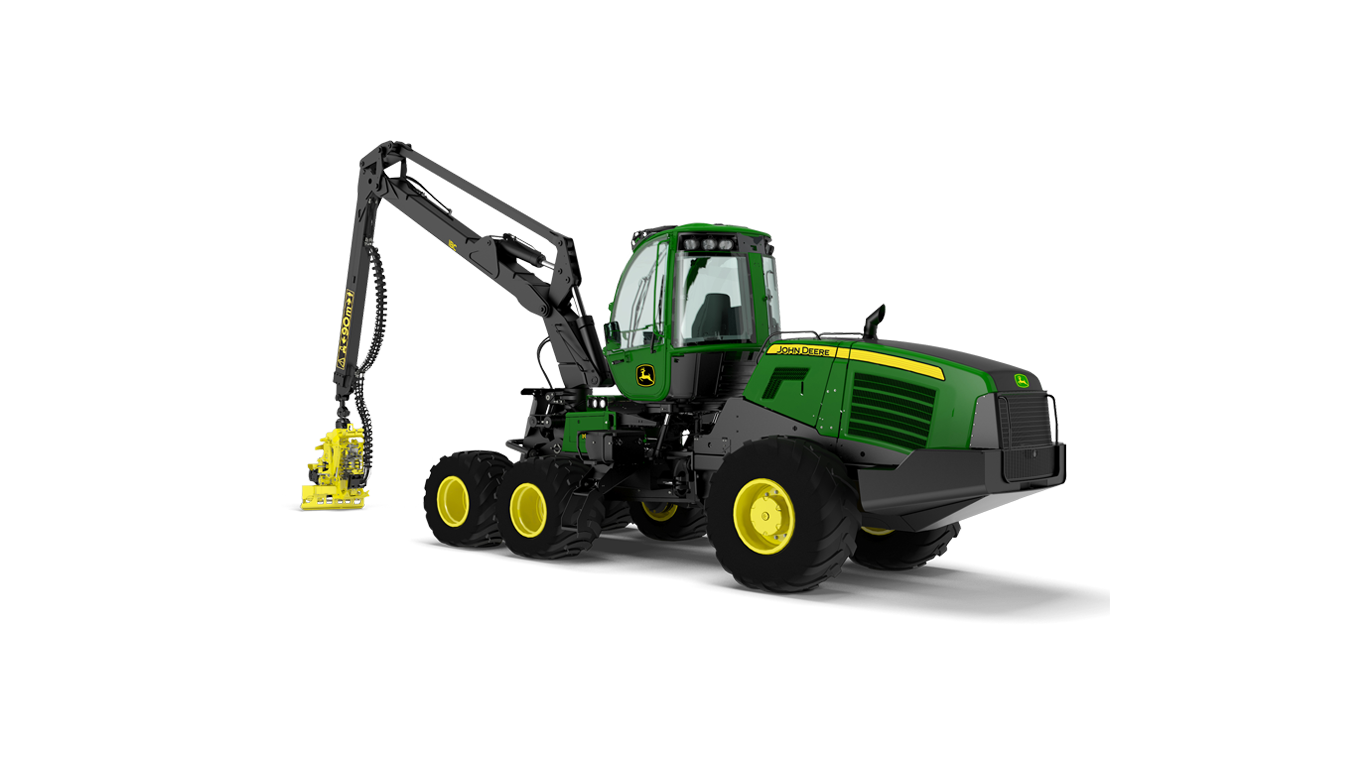

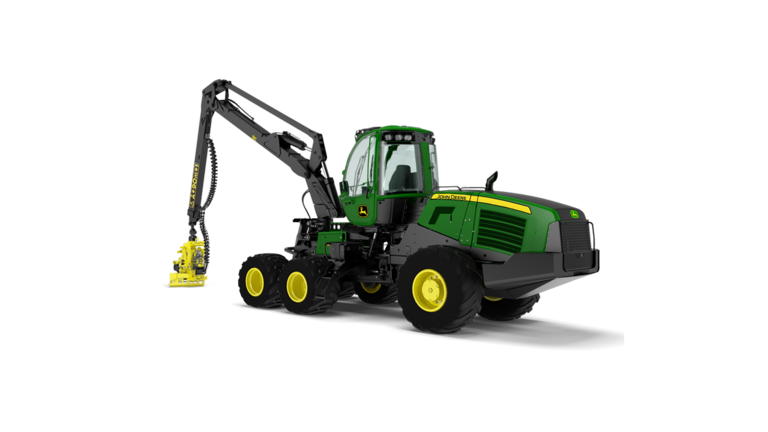

1070G | Metsalangetustraktorid

Omadused

TimberMatic Kaardid

TimberMatic Kaardid rakendus registreerib metsalangetustraktori teekonna ja selle toodangu iga noti täpse asukoha. Samas töötavad metsaveotraktorid näevad reaalajas täpset ülevaadet raielangist ja metsalangetustraktori juhil on võimalus oma kabiinist näha ka metsaveotraktorite asukohta. Masinate operaatorid saavad märkida kaardile piirkonnad, millest tuleb eemale hoida või mis on keerulised, ning mis tahes maastiku kohta käivad märkused. Nii paraneb operaatorite vaheline koostöö, kuna andmed salvestatakse süsteemi ja nende meeles pidamine ei sõltu inimese mälust. Masinatevaheliste andmete värskendamine toimub pilveteenuse kaudu.

TimberMatic Kaardid on uutes John Deere metsamasinates standardvarustusena, ning vanemate mudelite jaoks saadaval uuenduse paketina. Rakenduse jaoks on vajalik 4G MTG ja HPC15 (XL4) arvuti.

Lisateave

Kohanduv jõuülekande juhtimine ADC

Kohanduv jõuülekande juhtimine on tarkvarapõhine juhtsüsteem, mis parandab John Deere G-seeria metsamasinate juhitavust ja suurendab tootlikkust. Süsteem reguleerib automaatselt mootori pöörlemissagedust vastavalt sõitmisel muutuva mootori koormusele. Minimaalsed ja maksimaalsed väärtused määratakse TimberMaticu’s. Süsteem pakub suurenenud koormuse ajal kõrgeid ja stabiilseid mootori pöörlemissagedusi, parandades nii mootori võimsust samaaegselt sõitmise ja tõstuki kasutamiseks. Mootori kõrgeid pöörded kasutatakse ainult siis, kui see on vajalik, vähendades mürataset ja kütusekulu.

Mootori võimsuse reguleerimisel eelistatakse tööpumpa sõidupumba ees: mootori pöörlemissagedus ja metsalangetustraktori lõikepeasse edastatav hüdrojõud säilitatakse samaaegse puu töötlemise ja sõitmise ajal.

Puu töötlemise ajal kohandab süsteem mootori pöörlemissagedust vastavalt töötlemise võimsusjuhtimise seadistustele. Kohanduv jõuülekande juhtimine ADC on John Deere metsamasinatel ainulaadne standardfunktsioon.

Juhtsüsteem ja automaatika

John Deere G-seeria metsalangetustraktorite juhtsüsteem TimberMatic sisaldab ühes konfigureeritavas kasutajaliideses kõike, mis on vajalik alusmasina juhtimiseks ja jälgimiseks, toodangu mõõtmiseks ja järkamiseks. Ainult ühe süsteemi kasutamine muudab operaatori töö kiiremaks ja lihtsamaks.

Juhtsüsteemi TimberMatic on lisatud mitu rõhuandurit, võimaldades enamike seadistuste reguleerimise masina kabiinist – isegi ilma tööriistadeta. Rõhuandurid muudavad masina reguleerimise ja seisundi jälgimise masina pardaarvuti kaudu lihtsamaks:

tõstuk ja transmissioon
pumba rõhud
laasimisterad ja sööterullide õlakud.

Lisaks võimaldab uus tarkvaraversioon kaugtoe ligipääsu (RDA) üle interneti (kas MTG või muu modemi kaudu). Kaugjuurdepääs tähendab kiiremat veaotsingut hooldust teostavate inimeste poolt ja seega masina suuremat tööaega.

Uued kontrollmoodulid muudavad elektrisüsteemi lihtsamaks ja lisavad täiendavat töötlemise võimsust. TimberMatic veaotsingu diagnostikat on täiustatud ja see kiirendab vigade leidmist oluliselt. Uued MECA kontrollerid võimaldavad nüüd näha vea täpset asukohta CAN-liinil ning rikke eemaldamine on kiire ja tõhus. TimberMatic ekraanil kuvatakse vea ikoon ja ikoonil klõpsates näete CAN-liinil vea asukohta. Lisaks kui süsteem tuvastab ülekoormuse või lühise, suletakse väljund andurisse või ajamisse, kuid masin saab jätkata töötamist. See pikendab tööaega oluliselt.

Topelt CAN-siin suurendab elektrisüsteemi usaldusväärsust: lihtne, vähem ühendusi ning spetsiaalne siin mootori ja põhimasina jaoks.

Tehnilised andmed

Diiselmootor John Deere 6068, 6,8 l

Max võimsus 135,5 W
Pöördemoment 850 Nm
Kütusepaak 300 l
DEF-lisandi paak 24 l

Rehvid

4 ratast

Ees ja taga 26,5 tolli või 34 tolli

6 ratast

Ees 22,5 tolli
Taga 26,5 tolli

Tõstuk John Deere 180S

Risti tõstmise pöördemoment 143 kNm
Ulatus 8,6, 10 või 10,8 m

Mõõtmed

4 ratast

Pikkus 6,50 m
Transpordipikkus 11,5 m
Laius 2600 mm (600-seeria rehvid)
Mass, min 15 200 kg

6 ratast

Pikkus 6,99 m
Transpordipikkus 11,5 m
Laius 2660 mm (600-seeria rehvid)
Mass, min 16 000 kg

Veojõud 130 kN

Tööpumba maht 160 cm³

Pöörlev ja nivelleeriv või fikseeritud kabiin

Juhtsüsteem TimberMatic

Lõikepead H423, H424, H212

Pöörlev ja nivelleeriv või fikseeritud kabiin

Kabiini mugavus on kaalukas tootlikkust mõjutab faktor. John Deere metsamasina kabiin on väga mugav ja ergonoomiline töökeskkond. Kabiin on saadaval fikseeritud või pöörleva ja nivelleeriva variandina.

Nivelleeriv ja pöörlev kabiin aitab juhil säilitada õiget tööasendit, et vähendada seljale ja õlapiirkonnale avalduvat pinget. Juht saab istuda sirgelt isegi ebatasasel maastikul ja kabiini saab pöörata igas suunas, et vaade oleks pidevalt tööala suunas. Kabiinis on ees rohkem jalaruumi ja istmel on kaks erinevat kõrguse seadistust.

Tõestatud ja tõhus vibratsiooni summutus parandab töötingimusi veelgi.

Pöörav ja nivelleeriv kabiin on metsalangetustraktorite lisavarustus. Fikseeritud kabiini korral on kabiini asend jäik ning sellel puudub pöörlemise ja nivelleerimise funktsioon. Lõunapauside jaoks on võimalik kabiini lisada miniahi ja külmik. Kabiini sisemuse materjalid on valitud nende puhastamise lihtsust silmas pidades. Sisemisi nurgaposte katvat nahka meenutavat materjali on lihtne puhastada. Neopreenist klaasipuhastiharjad on vastupidavamad kui tavalised kummist klaasipühkijad.

Ergonoomiline iste, õhukonditsioneer ja soojendussüsteem, päikesekiled ja -sirmid ning küljeakende klaasipuhastid täiendavad kabiini mugavust veelgi. Pimedal ajal on vaja palju valgust, seega tulede paigutust on pidevalt täiustatud, et parandada nähtavust sügisel ja talvel.

Uus tagaosa kujundus

Mootor, hüdropumbad, jahuti ja muu pakett asuvad nüüd tagaraamis ümber pööratud järjestuses, mis muudab tagaosa kujunduse madalamaks ja parandab nähtavust tahasuunas.

Kabiini mürataset on vähendatud, paigutades jahutusventilaator masina tagumisse ossa.

Uue kujundusega on hoolduspunktid kergesti ja lihtsalt ligipääsetavad.

Kuva rohkem Kuva vähem

Metsamasinad

Metsamasinad

1070GMetsalangetustraktor

Metsalangetustraktori lõikepead

Nutikas poomijuhtimine

Omadused

TimberMatic Kaardid

Kohanduv jõuülekande juhtimine ADC

Juhtsüsteem ja automaatika

Tehnilised andmed

Pöörlev ja nivelleeriv või fikseeritud kabiin

Uus tagaosa kujundus

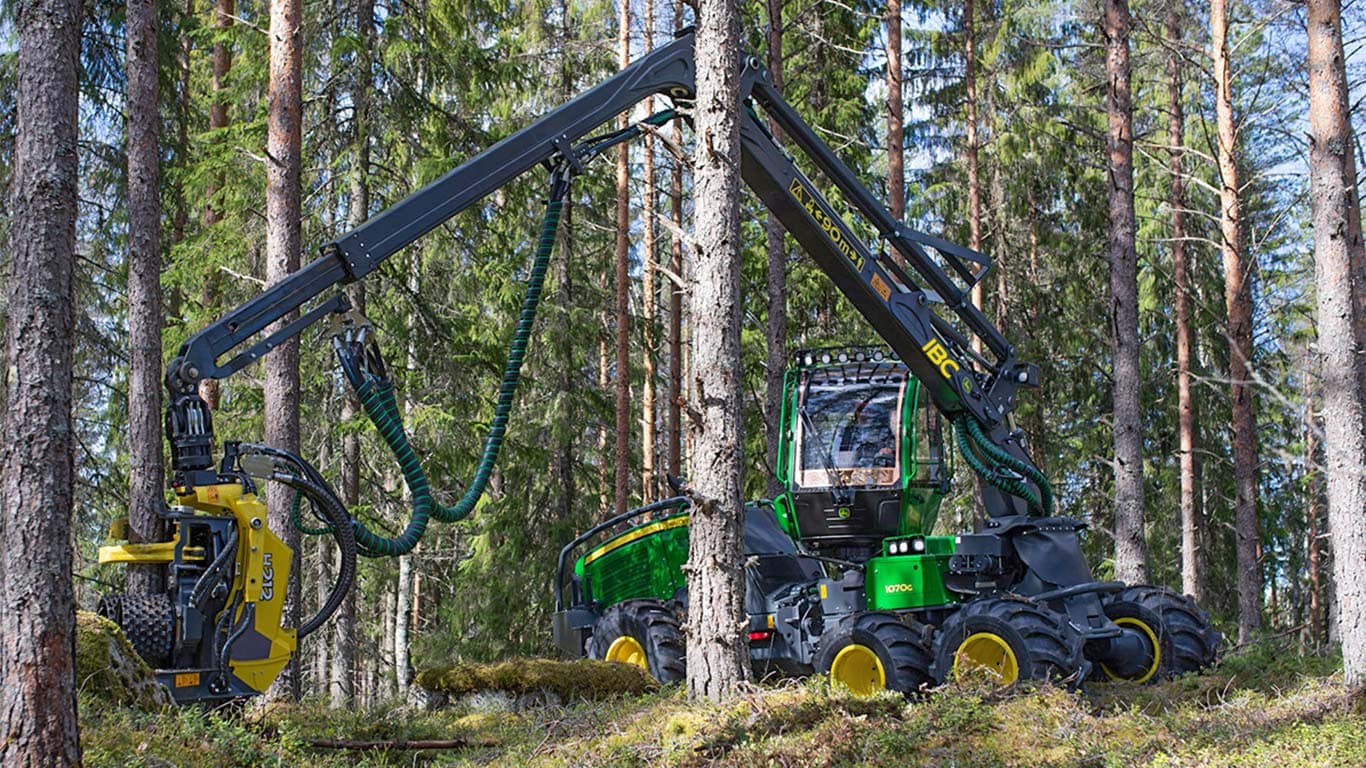

Lõikepea H212
